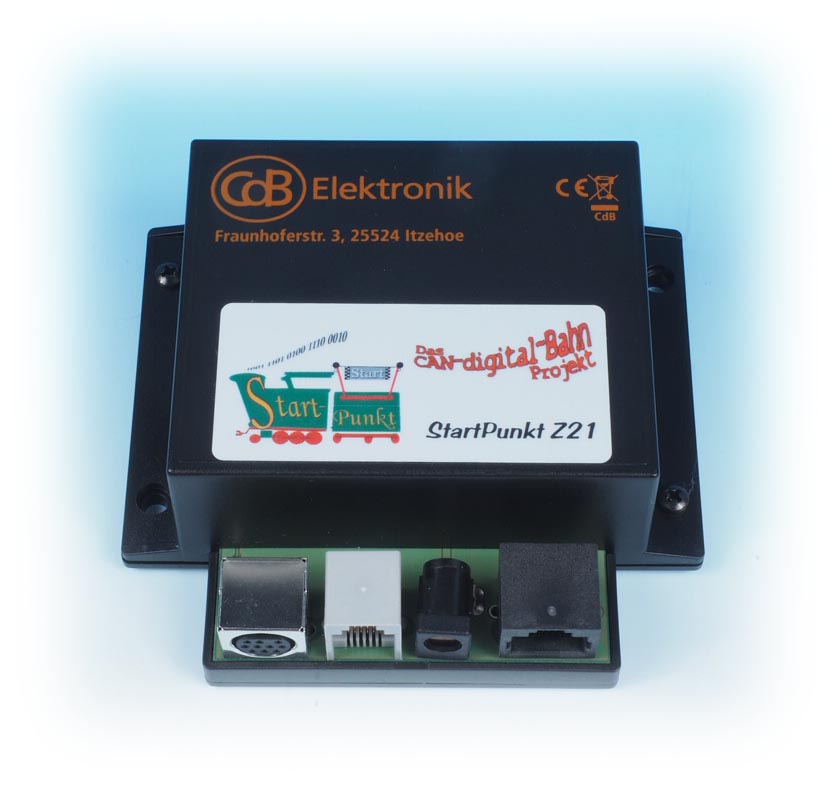

Der StartPunkt Z21 ist dazu da, den CAN-Bus an der Z21 oder der MX10 / MX10CE mit zusätzlicher Energie zu versorgen. Dies kann besonders bei größeren Aufbauten durch die Vielzahl an Steckverbindungen erforderlich werden. Ab diesem Modul beginnt dann ein neuer Abschnitt mit einer zusätzlichen Spannungseinspeisung für alle weiteren Module, die auf diesen StartPunkt an den Anschlüssen CAN OUT folgen.
Die Einspeisung der Spannung erfolgt über die kleine Buchse in der Mitte des Moduls mit einem Steckernetzteil.
Durch die Verwendung eines StartPunkts direkt hinter einer Zentrale kann aber auch schlicht nur die Z21 bzw. MX10 vor einer Überlastung auf der CAN-Busseite geschützt werden. Bei einem Kurzschluss hinter dem StartPunkt löst dann die Sicherung in dem StartPunkt aus. Diese stellt sich selbst zurück, sobald das Steckernetzteil eine Zeit ausgeschaltet wurde.
Die kleine LED auf der linken Seite des Moduls leuchtet, sobald eine Spannung auf dem System-Bus (CAN OUT) liegt.
Weitere Hinweise zum StartPunkt Z21 finden Sie unter: can-digital-bahn.com/startpunkt z21
Achtung! Kein Spielzeug! Geeignet ab 15 Jahre wegen verschluckbarer Kleinteile und/oder scharfer Kanten!
Hersteller: CdB Elektronik GmbH, Carl-Lensch-Str. 16, 25376 Borsfleth, E-Mail: kontakt (at) cdb-elektronik.de
