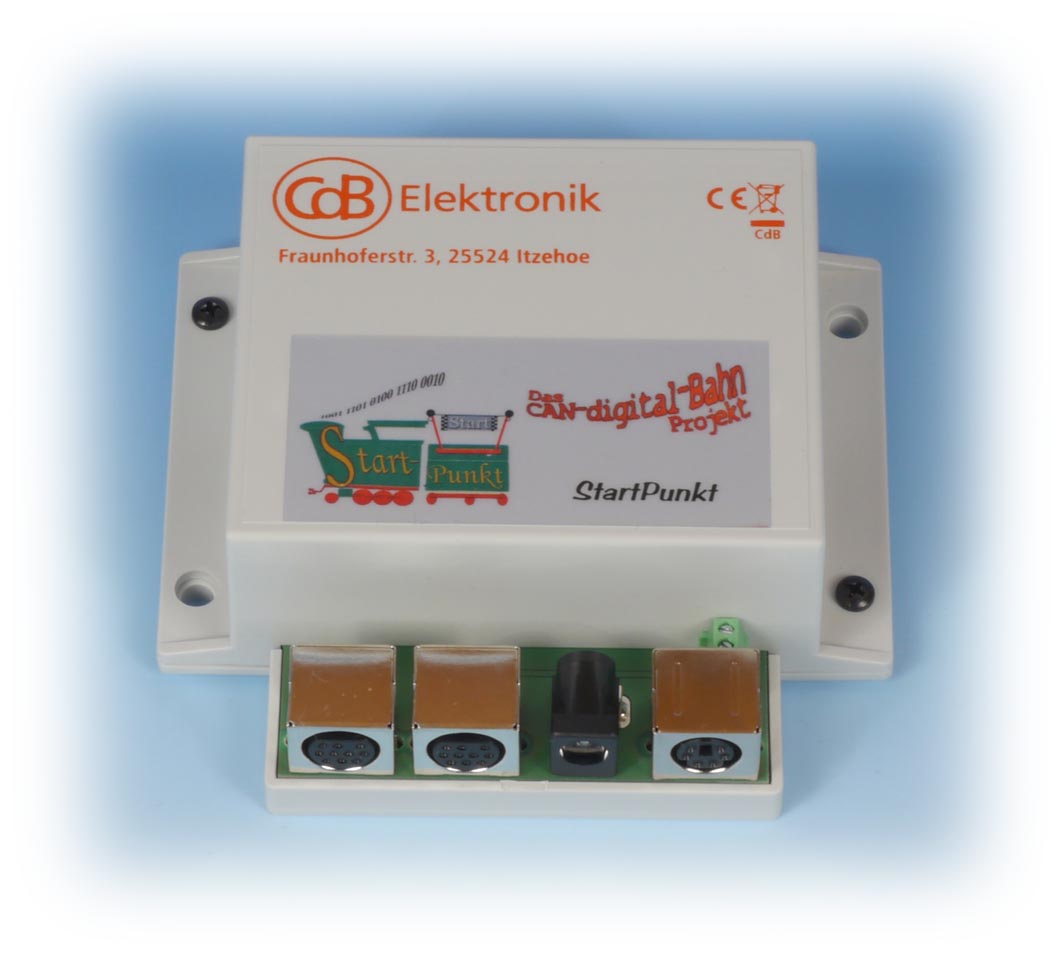

Der StartPunkt 2 ist u.a. dazu da, den Ausbau des CAN-Busses an der Gleisbox zu vereinfachen. An ihm können zwei Mobile Stationen 2 bzw. CAN-StellPulte direkt angesteckt werden.
An beiden Seiten ist jeweils eine RJ45-Buchse vorhanden, an denen weitere CAN-Module mit Netzwerkkabeln angesteckt werden können.
Für die Spannungsversorgung aller weiteren Module, die auf diesen StartPunkt folgen, gibt es eine kleine Buchse für ein Steckernetzteil. So wird die Gleisbox vor einer Überlastung geschützt. Die LED auf der rechten Seite leuchtet, sobald ein Netzteil angesteckt wird oder wenn bereits eine Spannungsversorgung über den CAN-Bus von einem anderen StartPunkt aus erfolgt. Ist dies der Fall, darf kein weiteres Steckernetzteil an diesem StartPunkt verwendet werden.
Die 6-polige mini-DIN-Buchse hat die Aufgabe, die Verbindung zur Gleisbox herzustellen. Dazu gibt es vom CAN-digital-Bahn-Projekt ein passendes Kabel. Natürlich kann man sich das aber auch selbst herstellen.
Eine Verbindung zur CS2/3 lässt sich mit dem Märklin-Verbindungskabel 60123 herstellen.
Die kleine 2-polige Schraubklemme auf der linken Seite ist der Anschluss für das rote und braune Kabel der Gleisbox, um das Gleissignal für ModulBooster in den Bus einzuspeisen, falls die Leistung der Gleisbox einmal nicht mehr reichen sollte. Natürlich kann da auch jede andere Zentrale angeschlossen werden und zusammen mit dem CAN-digital-Bahn-Projekt und den ModulBoostern genutzt werden.
Weitere Hinweise zum StartPunkt 2 finden Sie unter: can-digital-bahn.com/startpunkt 2
Achtung! Kein Spielzeug! Geeignet ab 15 Jahre wegen verschluckbarer Kleinteile und/oder scharfer Kanten!
Hersteller: CdB Elektronik GmbH, Carl-Lensch-Str. 16, 25376 Borsfleth, E-Mail: kontakt (at) cdb-elektronik.de
