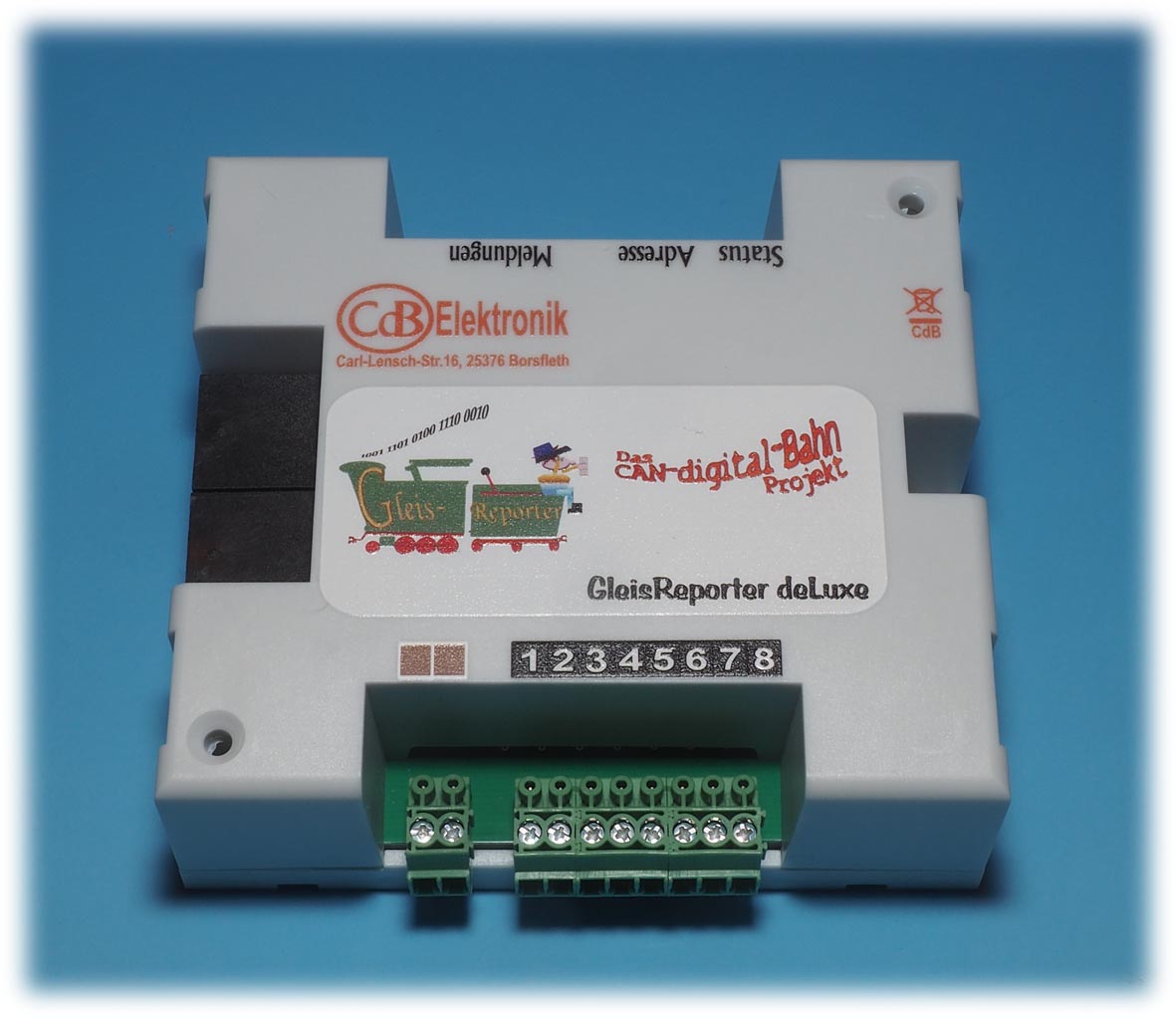

Der GleisReporter deLuxe ist ein Rückmeldemodul, das bis zu acht Gleisabschnitte erfassen kann. Das Modul kann an dem CAN-Bus einer Central Station 2/3 von Märklin sowie zusammen mit der Gleisbox und einer CC-Schnitte verwendet werden. Alternativ ist ein Aufbau auch als eigenständiges Rückmeldesystem mit nur einer CC-Schnitte neben jeder anderen Zentrale zum Fahren im 3-Leiterbetrieb möglich.
Das Modul arbeitet nach dem Prinzip eines Massemelders, allerdings rein technisch betrachtet hat es dabei keinen wirklichen Bezug zur Masse der Gleise, da es über eine galvanische Trennung verfügt. Es arbeitet mit einer in dem Modul selbst erzeugten Messpannung. Das hat den Vorteil einer extrem hohen Störsicherheit und ermöglicht auch ein Erfassen von Fahrzeugen, solange das System aktiv ist, auch wenn die Zentrale sich im abgeschalteten Zustand befindet. Somit ist trotz der galvanischen Trennung keine zusätzliche Betriebsspannung für das Modul erforderlich.
Die erkannten Meldungen werden dabei bereits am Modul mittels acht LEDs angezeigt. Über weitere zwei LEDs auf dem Modul können mögliche Fehlerzustände dem Anwender vor Ort angezeigt werden, was die richtige Verwendung des Moduls vereinfacht.
Ab Version 2.2 (ab März 2022) verfügt das Modul über eine dritte rote Status-LED. Diese zeigt im Betrieb den Zustand des System an (Stopp/Go).
Als weitere Zusatzfunktion, kann der Anschluss 8 als Eingang zum Auslösen eines "Not-Stopps" oder "Alle Loks Halt"-Befehls umkonfiguriert werden.
Natürlich ist auch der Dioden-Trick (5A Dioden) Bestandteil des Moduls, welcher dafür sorgt, dass auch der aufgetrennte Gleisabschnitt weiterhin für die Versorgung des Fahrzeugs bereitsteht und das alles ohne einen zusätzlichen Verdrahtungsaufwand.
Weitere Hinweise zum GleisReporter deLuxe finden Sie unter:
can-digital-bahn.com/gleisreporter_deluxe:
Achtung! Kein Spielzeug! Geeignet ab 15 Jahre wegen verschluckbarer Kleinteile und/oder scharfer Kanten!
Hersteller: CdB Elektronik GmbH, Carl-Lensch-Str. 16, 25376 Borsfleth, E-Mail: kontakt (at) cdb-elektronik.de
Bedienungsanleitung GleisReporter deLuxe 2.2 - bitte hier klicken -
